Elektrokemi och batterier
Varje gång du laddar din telefon eller startar en bil sker elektrokemi. I ett batteri omvandlas kemisk energi till elektrisk energi via spontana redoxreaktioner — elektroner vandrar genom en yttre krets och driver din apparat.
Redox är kärnan: ett ämne avger elektroner (oxideras), ett annat tar emot dem (reduceras). Anod, katod, elektrolyt och spänningsserien — alla dessa begrepp hänger ihop i ett elegant system.
Vi lär oss hur en galvanisk cell fungerar och hur spänningsserien förutsäger vilken reaktion som sker.
Lärandemål
- Definiera oxidation och reduktion i termer av elektronöverföring.
- Förklara anod, katod, elektrolyt och saltbrygga i en galvanisk cell.
- Använda spänningsserien för att avgöra vilken reaktion som är spontan.
- Skriva och balansera enkla halvreaktioner.
- Koppla elektrokemi till batteriteknik och laddningsbara celler.
Öppningsfrågan
Zink löses upp i koppar(II)sulfatlösning — du ser koppar fällas ut och zinkmetallen minskar. Varför? Och hur kan vi ta vara på de elektroner som överförs och göra dem till en användbar ström?
Zink är ett starkare reduktionsmedel än koppar — det avger elektroner spontant till Cu²⁺. Kopplar vi upp en yttre ledare fångar vi upp elektronflödet. Det är en galvanisk cell.
Hur fungerar ett batteri egentligen?

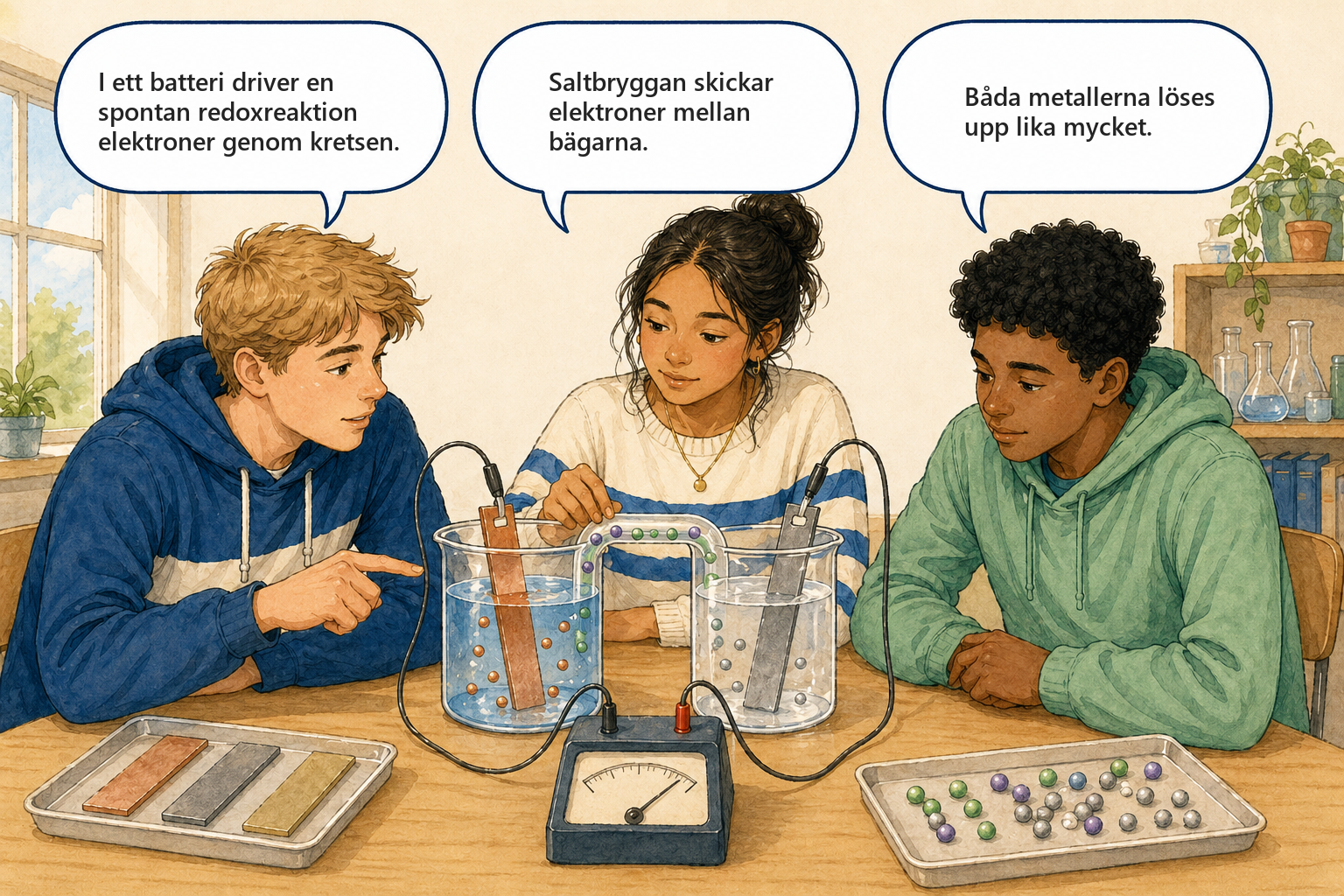

Tre elever diskuterar vad som händer inuti ett batteri när det driver en lampa. Vem tänker rätt?
- Vad menas med att elektroner "flödar" i en krets? Var befinner de sig i ett batteri respektive i ledaren?
- Varför slutar ett batteri fungera när det är "tomt"?
Den galvaniska cellens delar
En galvanisk cell (voltacell) omvandlar kemisk energi till elektrisk energi via en spontan redoxreaktion. De fyra nyckeldelarna:
- Anod (−): metall som oxideras, avger elektroner till yttre kretsen. Exempel: Zn → Zn²⁺ + 2e⁻.
- Katod (+): elektrod där reduktion sker, tar emot elektroner. Exempel: Cu²⁺ + 2e⁻ → Cu.
- Elektrolyt: jonledande lösning (t.ex. ZnSO₄, CuSO₄) som transporterar joner och balanserar laddning.
- Saltbrygga: förbinder de två halvreaktionerna, låter joner passera för att hålla elektrisk neutralitet.
Spänningsserien
Spänningsserien ordnar metaller (och H₂) efter deras tendens att oxideras. Metaller längre upp (Li, K, Na, Mg, Al, Zn) oxideras lättare — de är starkare reduktionsmedel. Metaller längre ner (Ag, Au, Pt) reduceras lättare. En spontan reaktion sker när en metall högre upp i serien är anod och en metall längre ner är katod.
- Skriv halvreaktionerna för anod och katod i en Zn–Cu-cell. Vilken metall oxideras?
- Varför används en saltbrygga och inte bara en direkt koppling mellan lösningarna?
- Kan en Ag–Zn-cell ge spontan ström? Motivera med spänningsserien.
Redox och galvanisk cell — grundbegrepp.
Vad kallas en reaktion där ett ämne avger elektroner?
s. 216I ett galvaniskt element — vid vilken elektrod sker oxidation?
s. 220Vilken metall står högst (mest oädel) i spänningsserien av följande?
s. 222Förklara vad som menas med en redoxreaktion.
s. 218Vad kallas den elektrod i ett galvaniskt element där reduktion sker?
s. 220Exempel: analysera en Mg–Ag-cell
- Spänningsserien: Mg ligger långt ovanför Ag → Mg oxideras lättare → Mg är anod.
- Ag tar emot elektroner → Ag⁺ reduceras → Ag är katod.
- Anodreaktion: Mg → Mg²⁺ + 2e⁻ (oxidation).
- Katodreaktion: 2Ag⁺ + 2e⁻ → 2Ag (reduktion).
- Mg befinner sig ovanför Ag i spänningsserien → spontan reaktion.
Tillämpning — nivå 2
Tillämpa redox och spänningsserien på nya situationer.
Ett galvaniskt element byggs med en zinkplåt i zinksulfatlösning och en kopparplåt i kopparsulfatlösning. Förklara vad som händer vid varje elektrod och i vilken riktning elektronerna rör sig.
s. 220-226Ett galvaniskt element består av magnesium och silver. Ange vilken metall som är anod respektive katod, skriv halvcellsreaktionerna och ange elektronflödets riktning.
s. 222Förklara varför saltbryggan är nödvändig i ett galvaniskt element.
s. 220-224Hur omvandlas kopparjoner (Cu²⁺) till metalliskt koppar i en reaktion med aluminium?
FAS2C Eget_NP#8 Q18Varför leder en saltlösning elektrisk ström?
FAS2C Eget_NP#9 Q20Hur fungerar ett zink–koppar-batteri?
Daniellcellen (1836) är det klassiska skolexemplet på en galvanisk cell. Den består av en zinkelektrod i zinksulfatlösning och en kopparelektrod i kopparsulfatlösning, förbundna med en saltbrygga.
- Steg 1 — Spänningsserien: Zn befinner sig ovanför Cu → Zn oxideras hellre. Zn är därför anod (−), Cu är katod (+).
- Steg 2 — Anodreaktionen (oxidation):
Zn(s) → Zn²⁺(aq) + 2e⁻
Zinkmetallen löses upp; Zn²⁺-joner frigörs i lösningen; 2 elektroner lämnar elektroden. - Steg 3 — Katodreaktionen (reduktion):
Cu²⁺(aq) + 2e⁻ → Cu(s)
Kopparjoner från CuSO₄-lösningen tar emot elektronerna och fälls ut som kopparmetall på elektroden. - Steg 4 — Totalreaktion:
Zn(s) + Cu²⁺(aq) → Zn²⁺(aq) + Cu(s)
Nettoeffekten: zink försvinner, koppar bildas. - Steg 5 — Saltbryggan: Utan saltbrygga skulle Zn²⁺-joner samlas på anodsidan → positiv överladdning → strömmen stannar. Saltbryggan (t.ex. KNO₃ i agar) låter joner vandra och upprätthåller elektrisk neutralitet på båda sidor.
- Steg 6 — Elektronflöde: Elektroner rör sig i den yttre kretsen från Zn-elektroden (anod, −) till Cu-elektroden (katod, +) — det är den elektriska strömmen vi kan utnyttja.
- Steg 7 — Spänning: Standardcelspänningen E° ≈ 1,10 V (beräknat ur standardpotentialerna: E°(Cu²⁺/Cu) = +0,34 V, E°(Zn²⁺/Zn) = −0,76 V → ΔE° = 0,34 − (−0,76) = 1,10 V).
- Vilken metall är anod i en cell med Zn och Cu, och varför? Använd spänningsserien i svaret.
- Skissa ett enkelt galvaniskt element med Zn-anod och Cu-katod. Rita pilar för elektronflödets riktning i den yttre kretsen och ange var joner rör sig i saltbryggan.
- En Daniellcell används tills batteriet är "tomt". Förklara kemiskt varför strömmen upphör — vad har förbrukats?
- Om man byter ut koppar mot silver (Ag⁺/Ag, E° = +0,80 V) och behåller zink som anod — ökar eller minskar cellspänningen jämfört med Daniellcellen? Motivera.
Koppla redox, spänningsserien och batteriteknik.
En elev bygger ett galvaniskt element med järn och koppar. Efter en tid observerar eleven att järnplåten blivit tunnare och att kopparlösningens blå färg bleknat. Vilken slutsats är korrekt?
s. 216-229Tre galvaniska element sätts upp med koppar som en elektrod och zink, järn respektive magnesium som den andra. Vilken förutsägelse om spänningen är korrekt?
s. 216-229Koppar utvinns ur gruvavfall genom att lägga aluminiumburkar i hinkar med vatten. Ädelhetssordning: Mg < Al < Zn < Fe < Cu < Ag. Vilken beskrivning förklarar processen?
FAS0C NP-elkem#2Vanliga batterityper — spänning, kemi och användning
Alla batterier delar samma princip — spontan redox ger elektrisk energi — men elektrodmaterial och elektrolyt varierar. Det avgör spänning, energitäthet, laddningsbarhet och pris.
| Batterityp | Spänning per cell | Anod | Katod | Typisk användning |
|---|---|---|---|---|
| Zink–kol (Leclanché) | 1,5 V | Zink (Zn) | MnO₂ + kol | Ficklampor, fjärrkontroller |
| Alkaliskt batteri | 1,5 V | Zinkpulver (Zn) | MnO₂ | Leksaker, kameror, klockor |
| Knappcell (litium) | 3,0 V | Litium (Li) | MnO₂ | Armbandsur, hörapparater |
| Litiumjon (laddningsbar) | 3,6–3,7 V | Grafit (Li intercalerat) | LiCoO₂ eller LiFePO₄ | Mobiltelefoner, laptops, elbilar |
| Bly–syra (bilbatteri) | 2,0 V / cell (12 V = 6 celler) | Bly (Pb) | Blyoxid (PbO₂) | Bilar, nödkraftsystem |
| Nickel–metallhydrid (NiMH) | 1,2 V | Metallhydrid (MH) | NiO(OH) | Laddningsbara AA/AAA, hybridbilar |
- Ett 12 V bilbatteri består av 6 seriekopplade celler. Vilken spänning ger varje cell, och vad är anod- respektive katodmaterialet?
- Varför har ett alkaliskt batteri längre livslängd än en zink-kolcell, trots att spänningen är densamma (1,5 V)? Tänk på reaktanternas mängd och reaktionshastighet.
- Litiumjonbatterier i mobiltelefoner laddas hundratals gånger. Förklara principiellt vad som sker kemiskt vid laddning jämfört med urladdning. (Ledning: elektrolys vs. galvanisk cell.)
En galvanisk cell omvandlar kemisk energi till elektrisk energi. Cellspänningen beräknas med: E°cell = E°katod − E°anod, där katoden är elektroden med högre standardpotential (reduktion sker här) och anoden är elektroden med lägre standardpotential (oxidation sker här).
Zn²⁺/Zn = −0,76 V | Fe²⁺/Fe = −0,44 V | H⁺/H₂ = 0,00 V | Cu²⁺/Cu = +0,34 V | Ag⁺/Ag = +0,80 V
- Daniell-cellen: Zn | Cu [4]
(a) Beräkna E°cell = E°katod − E°anod. (b) Vilken elektrod är anod och vilken är katod? (c) Vid vilken elektrod sker oxidation? Skriv halvcellsreaktionen. (d) Åt vilket håll flödar elektroner i den yttre kretsen (från anod till katod eller tvärtom)? - Järn-koppar-cellen: Fe | Cu [3]
(a) Beräkna E°cell. (b) Skriv den totala cellreaktionen (oxidationshalvreaktion + reduktionshalvreaktion). (c) Är reaktionen spontan? Hur vet du det? - Zink-silver-cellen: Zn | Ag [3]
(a) Beräkna E°cell. (b) Motivera varför Zn är anod i denna cell. (c) Hur förändras Ag-elektrodmassaen under drift av cellen — ökar eller minskar den? Förklara. - Koppar-silver-cellen: Cu | Ag [3]
(a) Beräkna E°cell. (b) Vilken metall oxideras? Skriv oxidationshalvreaktionen. (c) En elev säger att man kan byta plats på anod och katod för att få en högre spänning. Kommentera detta påstående. - Sammansättningsuppgift [3]
Du ska konstruera en galvanisk cell med E°cell = +1,24 V med hjälp av elektroderna från tabellen. Vilka två elektroder använder du? Motivera ditt val och ange anod och katod.
